Objectif

Détection précoce des pathologies structurelles dans les ponts en maçonnerie utilisant la détection distribuée par fibre optique (DFOS). La surveillance des contraintes sur toute la longueur détecte les micro-fissures et la décompression des joints avec une résolution spatiale millimétrique pour une maintenance proactive.

Défi

Détecter les premiers signes de fissuration et de décompression des joints dans les ponts en maçonnerie sous trafic réel et charges exceptionnelles.

Solution

QUAD-S Monitoring utilise la Détection Distribuée par Fibre Optique (DFOS) pour effectuer une surveillance des contraintes à haute résolution sur toute la longueur, permettant la détection de micro-fissures et de mouvements de joints.

Méthodologie

Rainurage de surface et collage de câbles à fibre optique à travers l'intrados de l'arche.
Interrogation périodique pour des profils de déformation sur toute la longueur.
Corrélation avec des capteurs de déplacement et/ou une modélisation numérique pour valider les comportements observés.
Évaluation de l'état structurel du pont en maçonnerie avec une stratégie optimisée de maintenance et d'auscultation.

Conditions d'Application

Applicable pour les ponts avec accès à l'intrados de l'arche pour l'installation des capteurs.
Nécessite une brève interruption du trafic pendant l'installation des capteurs (rainurage et collage).

Système de Surveillance

Capteurs

Acquisition des Données

Résultats

Le système a détecté avec succès l'activité des joints et les déformations localisées, validant la méthodologie pour une surveillance évolutive et non intrusive des arches en maçonnerie.

Avantages

Méthodologie non intrusive et répétable pour les infrastructures vieillissantes
Aperçus haute résolution du développement des dommages et de l'activité des joints
Évolutif sur plusieurs types de ponts et conditions d'intrados accessibles
Fournit des données exploitables pour la priorisation des stratégies de maintenance et d'intervention

Galerie du Projet

Vue hivernale du pont en maçonnerie avec des eaux turquoises

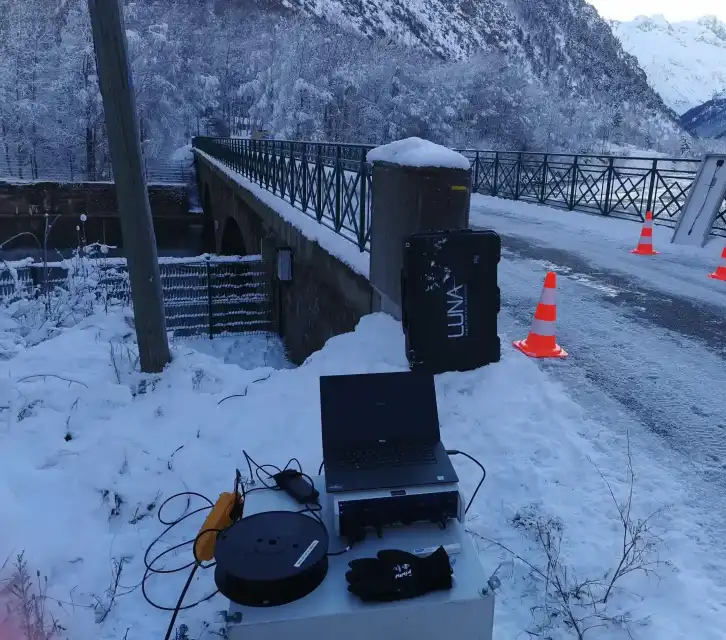

Installation d'équipement de surveillance dans des conditions hivernales

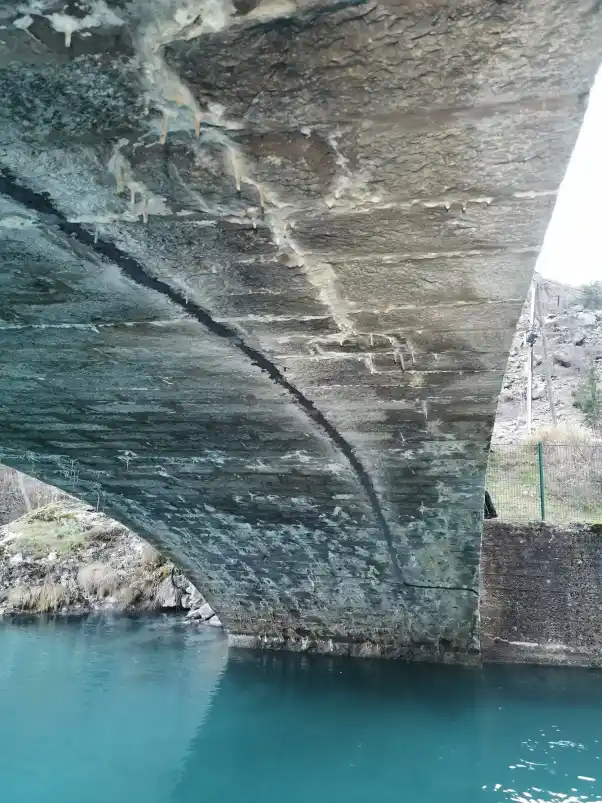

Gros plan de la structure de l'arche du pont et de la surface de l'eau
