Objectif

Inspection ultrasonore non destructive des colliers de suspentes et des tiges de serrage d'un pont suspendu dans la région de la Loire. Le détecteur de défauts EPOCH 600 OLYMPUS avec une précision de 0,1% et compensation thermique a inspecté 50 colliers et plus de 400 tiges en 4 jours sans défauts détectés.

Défi

Inspection de 50 colliers de suspentes et plus de 400 tiges de serrage pour détecter les défauts potentiels tout en assurant l'intégrité structurelle.

Solution

QUAD-S Monitoring a utilisé le détecteur de défauts ultrasonores EPOCH 600 OLYMPUS avec des mesures de haute précision (précision de 0,1%) et compensation thermique pour évaluer l'état des tiges et détecter les ruptures potentielles.

Système de Surveillance

Capteurs

Résultats

Inspection complète réalisée en 4 jours sans défauts détectés. Toutes les mesures ont montré une cohérence avec les données de référence, confirmant un état structurel satisfaisant.

Avantages

Les essais non destructifs préservent l'intégrité structurelle
Mesures de haute précision avec compensation thermique
Inspection rapide permettant une perturbation minimale du trafic
Comparaison de référence pour l'évaluation de la santé structurelle à long terme

Galerie du Projet

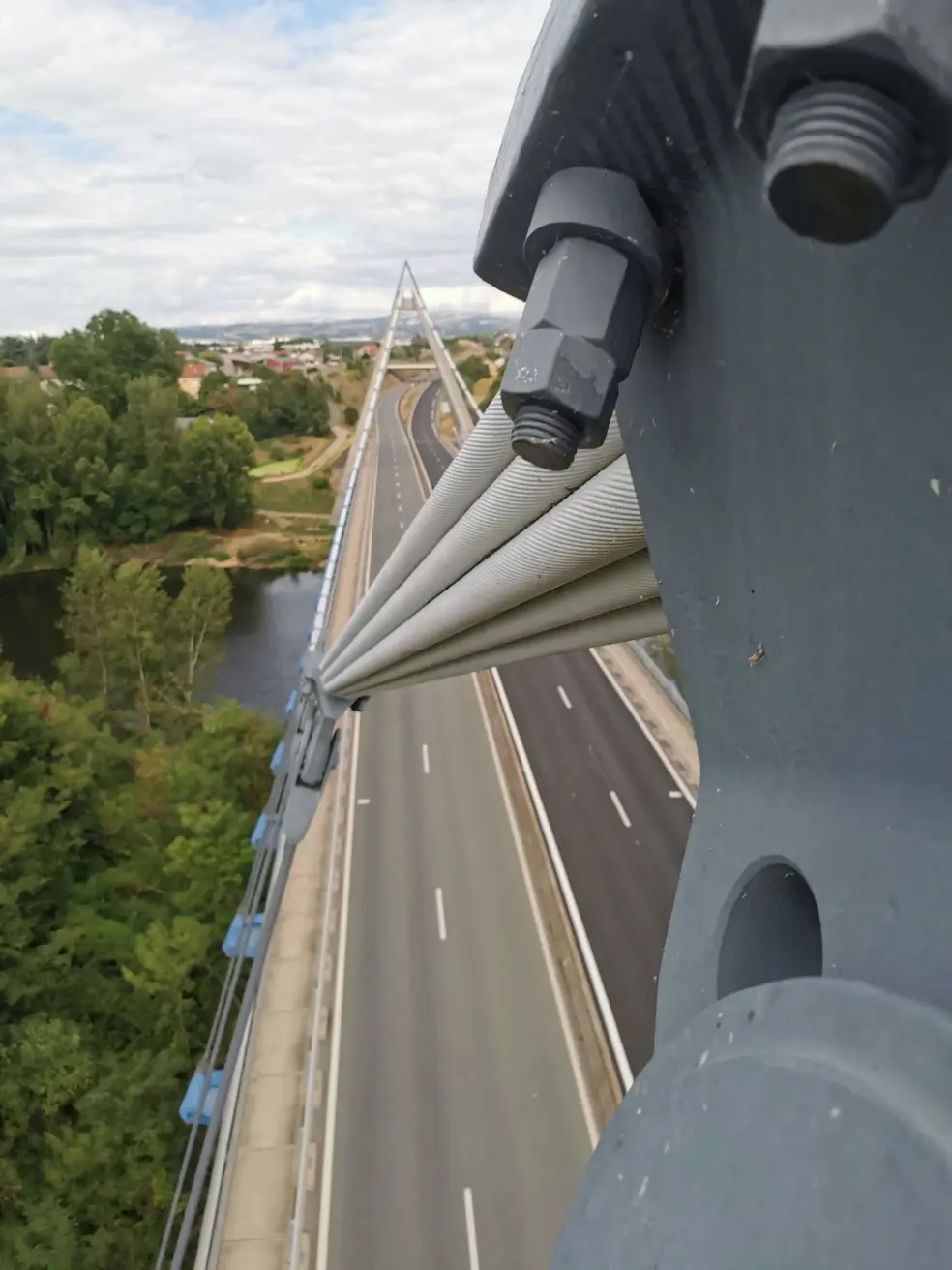

Gros plan de la mesure ultrasonore sur la tige

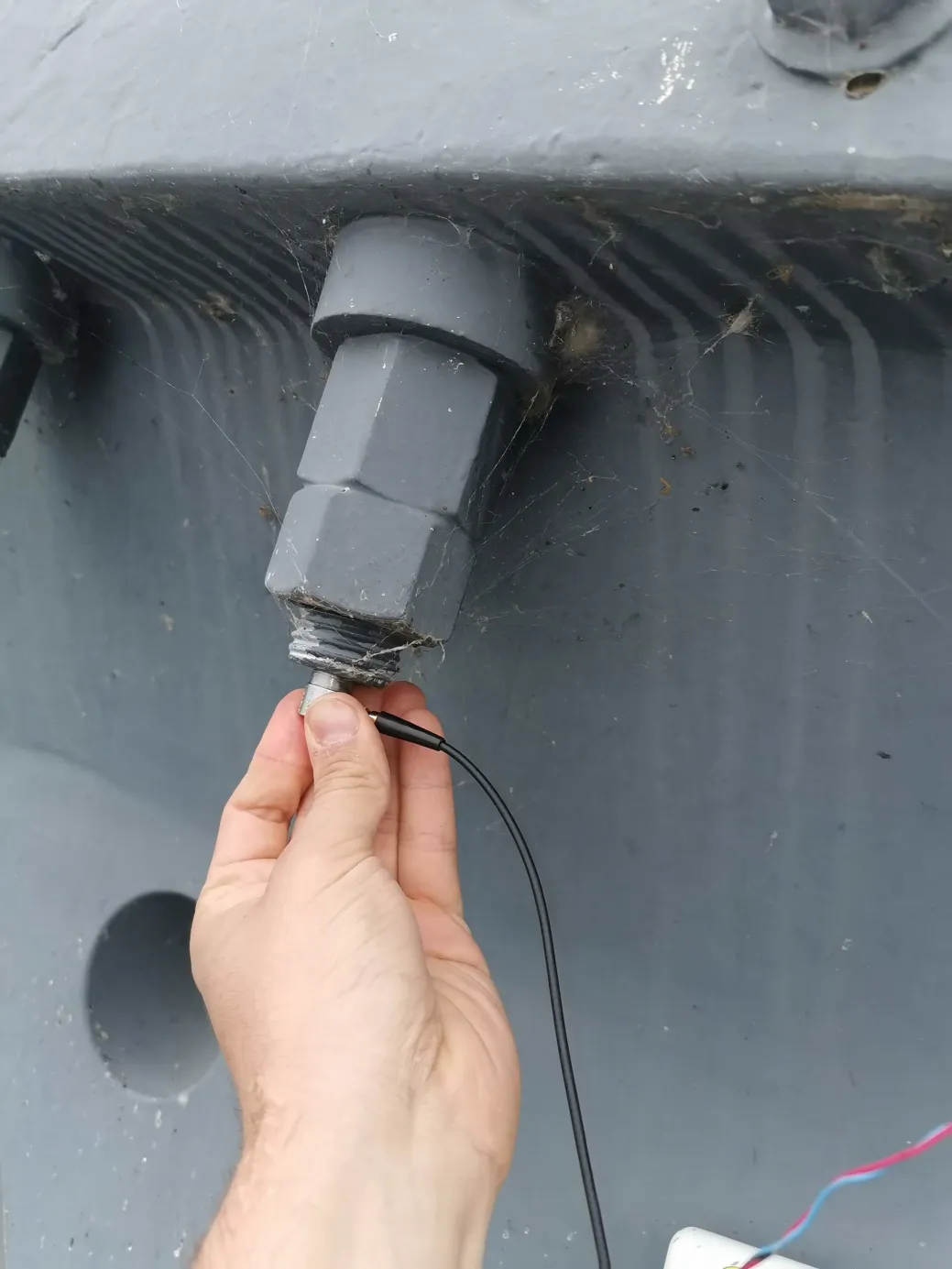

Inspecteur effectuant des essais ultrasonores

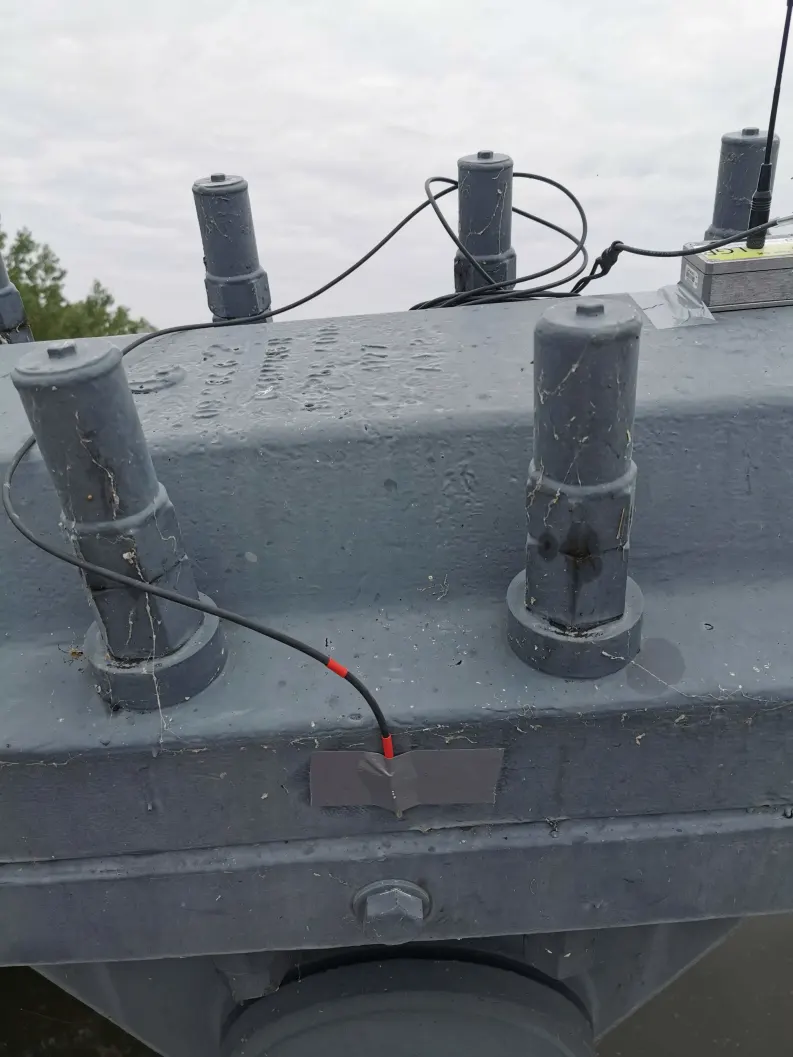

Configuration de l'équipement de mesure sur la structure du pont

Inspection des Suspentes de Pont par Essais Ultrasonores

Résumé Rapide
