الهدف

الكشف المبكر وتحديد المواقع وقياس الشقوق الدقيقة في الكمرات الخرسانية المسلحة.

التحدي

الكشف المبكر والتحديد الدقيق لمواقع الشقوق الدقيقة في الخرسانة المسلحة، غير المرئية للفحوصات البصرية.

الحل

يمكن لـ QUAD-S Monitoring تنفيذ تقنية استشعار الألياف البصرية الموزعة عالية الدقة (DFOS) لتحديد وتوصيف بدء الشقوق وموقعها وعرضها في الوقت الفعلي.

المنهجية

يتم إنشاء أخاديد صغيرة على طول عارضة الجسر. يتم تثبيت كابلات الألياف البصرية على سطح عنصر الخرسانة عبر حقن الإيبوكسي داخل الأخاديد. تتم مراقبة كل خط من كابلات الألياف البصرية بشكل منفصل مع قياس كل 1 إلى 10 مم، مما ينتج آلاف نقاط البيانات لكل خط قياس. تم أخذ القياسات قبل وبعد التقوية تحت اختبارات حمولة الشاحنات الخاضعة للرقابة. يتم تطبيق تحليل إشارة متقدم لتقدير عرض الشقوق.

شروط التطبيق

تركيب أجهزة الاستشعار أثناء أعمال التقوية.
حساسية اكتشاف الشقوق تعتمد على نوع كابل الألياف البصرية والربط والموضع.
اكتساب دوري للمراقبة طويلة المدى.

نظام المراقبة

أجهزة الاستشعار

جمع البيانات

النتائج

تم تحديد الشقوق الدقيقة على العنصر الخرساني، غير المكتشفة بصريًا. تمييز موثوق بين أنماط تشقق الانحناء والقص. أكدت المراقبة الأداء الهيكلي الآمن قبل التقوية المركبة.

المزايا

دقة فائقة مع دقة تحديد موقع دون الملليمتر
رؤى في الوقت الفعلي حول تطور الأضرار الهيكلية
غير تدخلي ومتوافق مع المناطق المقواة
يمكّن من تخطيط التقوية الوقائية والتحقق بعد الإصلاح

معرض المشروع

إعداد المعدات لاختبار حمولة الجسر

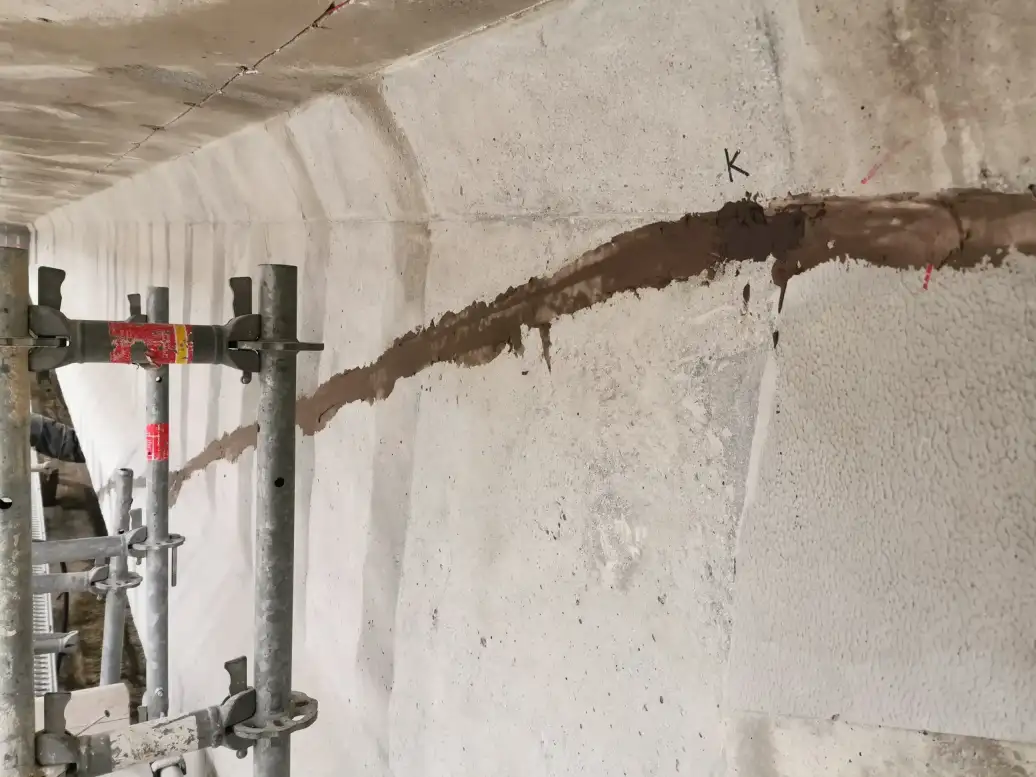

هيكل خرساني مع شق مرئي تحت الاختبار

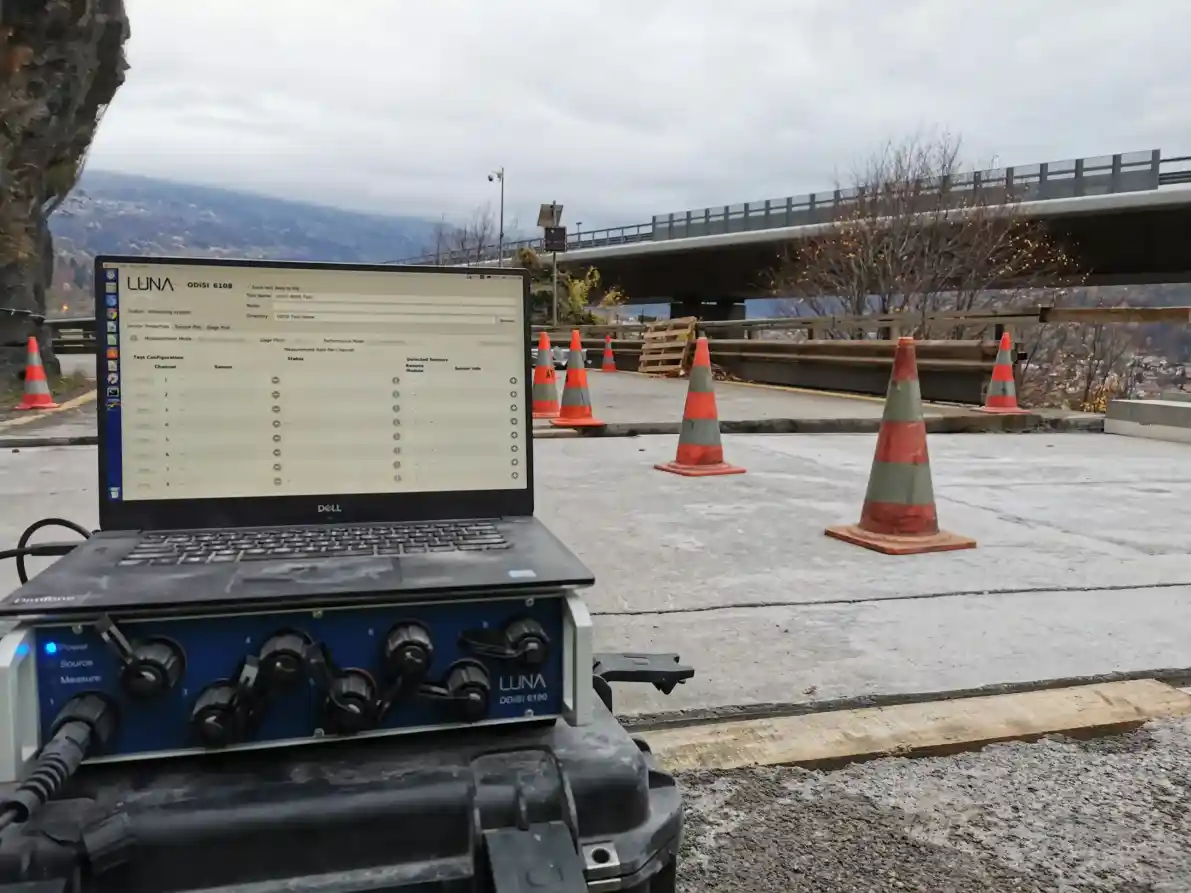

معدات المراقبة في موقع الجسر

تحديد ومراقبة الشقوق الدقيقة في الخرسانة المسلحة
