تستخدم QUAD-S Monitoring المراقبة القائمة على الاهتزاز مع أجهزة قياس التسارع واكتساب البيانات عالية التردد لقياس شد الكابلات بدقة.

قياس شد الكابلات بدقة وأمان وكفاءة.

تركيب أجهزة قياس التسارع مباشرة على الكابلات باستخدام مشابك متخصصة.
إحداث اهتزازات إما يدويًا أو بمطرقة مطاطية.
التقاط إشارات التسارع ومعالجتها من خلال تحويل فورييه السريع (FFT) لتحديد ترددات الاهتزاز الأساسية.

يتم إجراء القياسات مع إغلاق جزئي للطريق للقضاء على الاهتزازات الناتجة عن حركة المرور.
استخدام معدات الرفع (منصة) للوصول بأمان إلى مواقع الكابلات.

قياس دقيق للشد في الوقت الحقيقي بنسبة ±5%، مما يتيح الصيانة الاستباقية ويضمن السلامة الهيكلية.

جسر مدعوم بالكابلات مع إعداد المراقبة

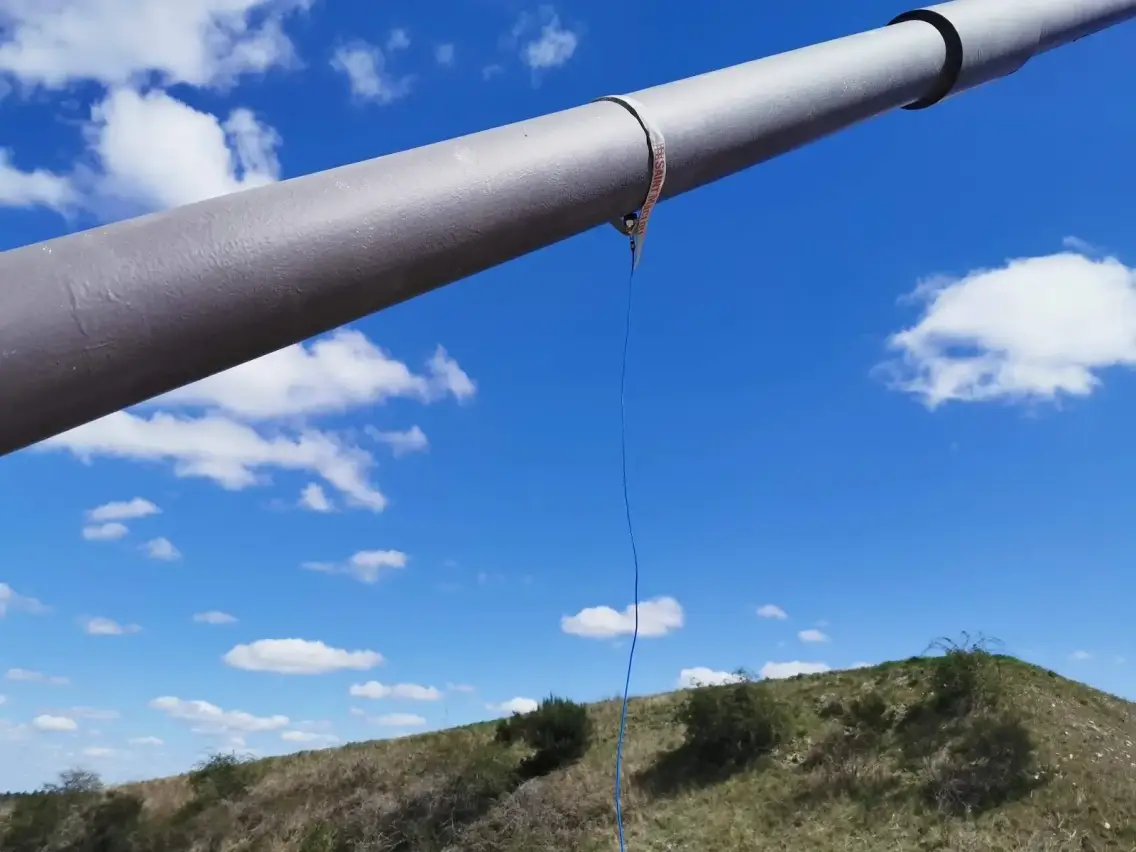

لقطة مقربة لتركيب مراقبة الكابلات

تقدير شد الكابلات بطريقة الاهتزاز
